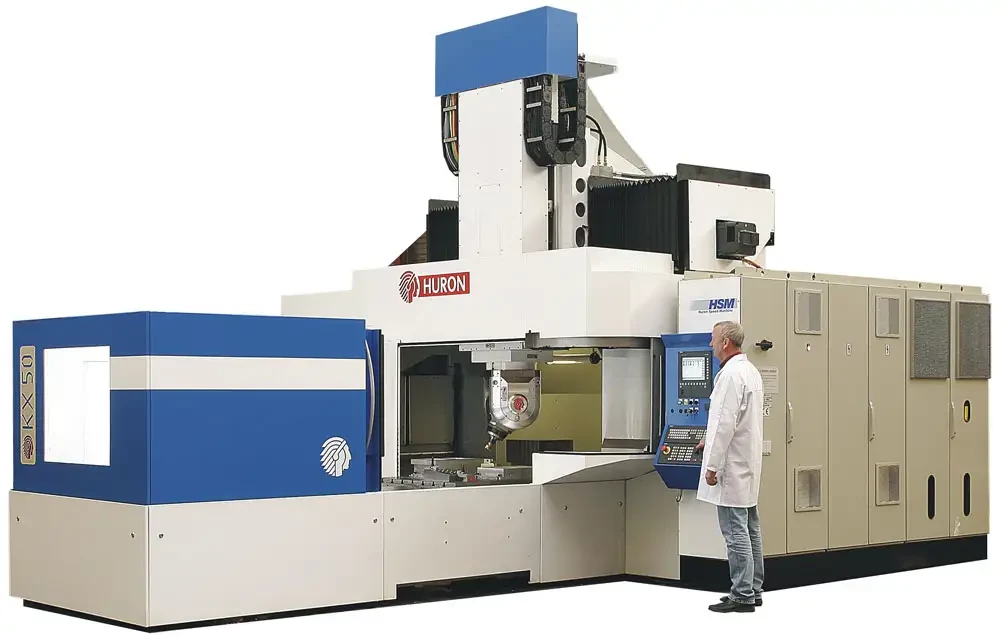

Le centre KX 50 de HURON est une machine de taille moyenne - 5 axes / 5 faces - permettant de réaliser des opérations d'usinage en UGV

29/09/2006
Ce centre d'usinage est destiné aux pièces de dimensions moyennes d'un poids maximum de 6 tonnes aussi bien en ébauche qu'en finition sur des matériaux tels que l'acier, l'aluminium et la fonte. Il est équipé d'une tête à 2 axes rotatifs, un magasin 30 outils, une broche 18.000 tours, 20 kW, HSK 63.

La dynamique de la machine est particulièrement performante grâce à sa structure rigide et une dynamique de déplacement élevées. La broche puissante permet un enlèvement de copeaux performant en ébauche, une très grande qualité d'état de surface en finition et une très grande précision dans l'exécution des contours. Sa tête birotative à entraînement direct (moteurs couple) permet des vitesses de rotation élevées et une grande précision de positionnement. Les équipements proposées (magasin d'outils 30 postes, arrosage 3 bar, convoyeur à copeaux à grand débit, carénage type tunnel pour l'optimisation des chargements de pièces et de nombreuses autres options?) font de ce modèle non seulement une machine très performante mais permet également d'atteindre des objectifs de coût très compétitifs.

Caractéristiques


50 M
50 L
Courses : X-Y-Z
2.000 ? 1.700 ? 800
3.000 ? 1.700 ? 800
Table :
- Surface utile
- Charge admissible

2.200 x 1.000
4.000 kg

3.300 x 1.000
jusqu'à 6.000 kg
Tête birotative à 2 axes, continus - axes B - C
Axe B +/- 95° - Axe C +/- 190°
Broche :
- Vitesses de rotation
- Cône d'outil
- Puissance - Couple (S1/S6)
- Vitesse caractéristique

100 ? 18.000 rpm
HSK 63-A
21/26 kW ? 100/124 Nm
2.000 rpm
Déplacements linéaires
- Vitesse de travail programmable
- Accélération max. vectorielle
40 m/min
7 m/s2


Ce modèle est particulièrement destiné aux métiers du moule plastique, du moule métallique, de l'outillage de découpe, de l'outillage d'emboutissage pour les secteurs de l'automobile, de l'électroménager, des loisirs? S'ajoutent en terme de potentialité toutes les entreprises d'usinage de pièces complexes en petite et moyenne série pour les secteurs de l'aéronautique, de l'armement, de l'énergie, du transport, de l'équipement?
