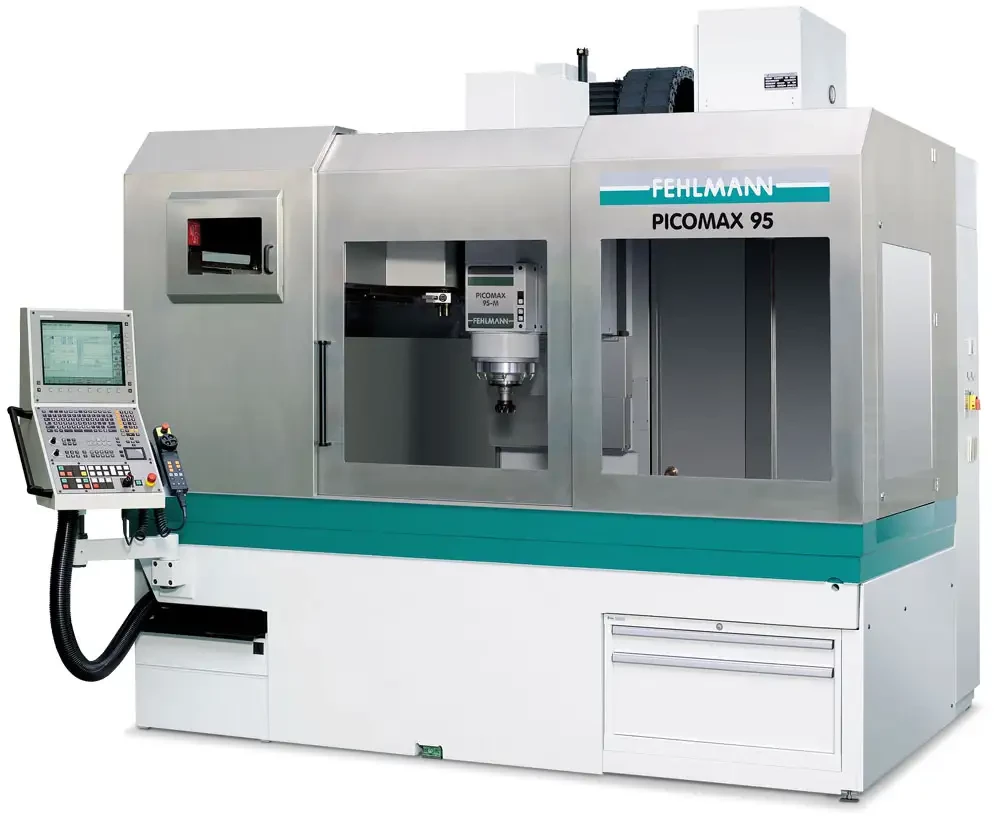

Le nouveau centre PICOMAX 95 complète la programme de centres d'usinage UGV de haut de gamme de Fehlmann. Grâce au succès de ses solutions d'automatisation et aux possibilités d'emploi flexible qui en naissent, la demande en machines qui soient adaptées à l'usinage de lots et de pièces plus grands, s'est renforcée.

Construction et concept

Le socle rigide avec la cuve, le montant vertical et la tête de machine sont fabriqués en fonte massive antivibratoire. En fonction des nouvelles exigences, les dispositifs de guidage, les commandes numériques et les moteurs ont été renforcés et développés.

A l'instar du centre plus petit, l'armoire à tiroirs et le réservoir de réfrigérant sont intégrés dans le socle pour rendre la machine moins encombrante et plus compacte.

Le grand dessus de table avec une surface de serrage de 1600x550 mm et une course de 800x500 mm se trouve à la hauteur idéale de 1010 mm et peut ainsi être chargé et surveillé facilement.

Nouvelle broche moteur de Fehlmann avec HSK-A63

La nouvelle broche moteur HSK-A63 de Fehlmann qui a été développée exclusivement pour cette machine et qui est disponible soit à 14.000 ou à 20.000 1/min, constitue le cœur du centre PICOMAX 95. La réfrigération active de la broche assure une meilleure stabilité thermique et les outils d'une taille plutôt grande ou plutôt petite peuvent également être utilisés sans problème dans des aciers difficiles à usiner.

Changeur d'outils plus rapide

Le nouveau changeur d'outils compact est muni d'un magasin à chaîne et d'une griffe double. Pendant l'usinage il peut être chargé par l'avant et le modèle standard offre suffisamment d'espace pour 46 outils (des éléments d'élargissement sont disponibles).

En ce qui concerne le blindage, nous avons également emprunté de nouveaux chemins. Pour le centre PICOMAX 95, un blindage tout nouveau en acier inox a été développé. La grande porte dans le blindage permet d'accéder à la chambre d'usinage simultanément par l'avant et d'en haut.

En ce qui concerne la commande, nous misons sur la dynamique et la programmation simple. Nous équipons le modèle standard de la machine Heidenhain iTNC 530 à commande entièrement numérique des options Heidenhain 1 et 2 (fonctions pour l'usinage 5 axes et pour le fraisage 3D rapide), d'une manette électronique ainsi que du cycle HSC SetupTM que Fehlmann a développé.

Bien sûr, des options telles que l'usinage simultané 4 ou 5 axes, de différents modèles pour le chargement automatique des outils et de nombreuses autres options sont disponibles et, le cas échéant, ces options peuvent être installées après coup.

Particularités techniques :

- Courses sur X/Y/Z: 800x500x610 mm
- Surface de serrage: 1600x550 mm
- Nombre standard d'emplacements d'outils: 46 (en option 72 ou 226)
- Vitesse de rotation maximale de la broche: 14.000 1/min et en option 20.000 1/min
- Déplacements rapides de 30.000 mm/min et en option de 48.000 mm/min - 4-/5-axes disponibles en option
