Spécial MICRONORA 2004 : nombreux matériels à voir chez REALMECA, dont un centre d'usinage vertical à palettes, une centre d'usinage UGV 5 axes et un tour de micromécanique

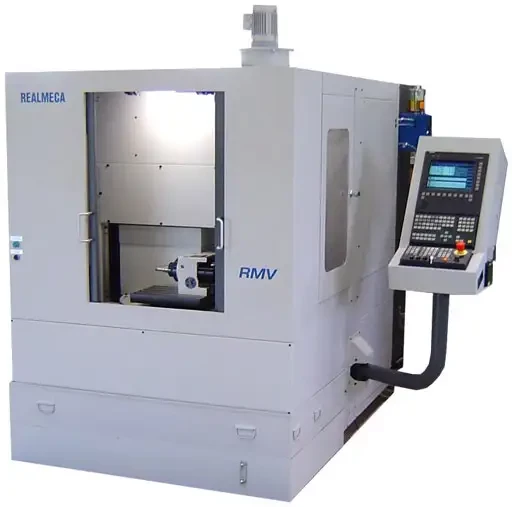

Les centres d'usinage verticaux rapides de super précision RMV (photo) disposent d'un système de palettisation rapide. Ce centre d'usinage rapide est dédié au fraisage de haute précision de pièces complexes. Un système de palettisation rotative et un changeur d'outil font de cette machine un équipement très attractif pour une production en série de petites pièces.

Pour compléter sa gamme REALMECA/SPINNER propose sur le segment très convoité du tour de moyenne capacité son nouveau modèle TC 42/52. Avec sa robustesse, sa modularité, sa précision fidèle à la marque SPINNER et son prix très attractif, il répond parfaitement à l'attente d'une large clientèle. Ces caractéristiques principales sont les suivantes :
- Ø 42 ou 52 de passage de barre,
- Course en X de 200 mm et Z de 515 mm,
- Tourelle motorisable de 12 à 16 positions avec axe C,
- Puissance 13 kW.

La gamme des centres d'usinage UGV 5 axes RM5 de chez REALMECA s'enrichit d'un nouveau modèle : le RMV TR. Il dispose d'une table circulaire de Ø 160 mm, inclinable à ± 120° par rapport à l'axe de broche. Plusieurs modèles de cette dernière sont disponibles de 24 à 40 000 tr / min et d'une puissance maxi de 13 kW. La précision reste fidèle à la marque grâce à des composants ajustés par grattage et l'utilisation de règles d'une résolution de 0,1µm, le tout garantissant une répétabilité de 3 µm.

La gamme des tours RT compte un nouveau modèle, par ses courses : X : 125 ? Z : 320 et sa capacité de tournage en mandrin Ø 130. Une tourelle de 8 ou 12 postes avec outils tournant et axe C en option. Il s'intègre entre les modèles RT2 SP et RT5 SP. Son architecture reste identique à ces derniers, avec un bâti incliné en matériau composite et l'utilisation de composants ajustés par grattage et de règles de mesure de répétabilité de 0,1 µm. Grâce à sa commande numérique Universal Plus, il s'adresse à une large clientèle qui va de l'outilleur au décolleteur en passant par la micro et petite mécanique ayant toujours le soucis de qualité et de la grande précision.

La gamme des centres d'usinages 5 axes travaillant à partir de la barre monte en capacité avec la sortie du nouveau modèle RM5 TF présenté en première mondiale lors du salon MICRONORA. Cette machine réalisera à partir d'une barre ou d'un profilé s'inscrivant dans un diamètre maxi. de 52 mm, toute opération de tournage et de fraisage sur toutes les faces de la pièce usinée, autorisant par la même la réalisation de pièces complexes et très précises en une seule opération. Ses caractéristiques principales sont :
Broche principale à moteur intégré
Capacité dia. 52mm
Vitesse maxi. 6 000 tr/mn
Puissance 18.5 Kw
Axe C continue 360000 positions
Broche de reprise Vitesse maxi 6 000 tr/mn
Broche de fraisage pivotante ± 110 °
Vitesse maxi. 30 000 tr/mn
Puissance 13.8 Kw
Changeur outils
Mini. 30 outils de fraisage HSK 40
6 outils de tournage
Courses
X : 500 mm
Y : 300 mm
Z : 440 mm
Z1 : 530 mm
B ± 110 °
C 360 °
