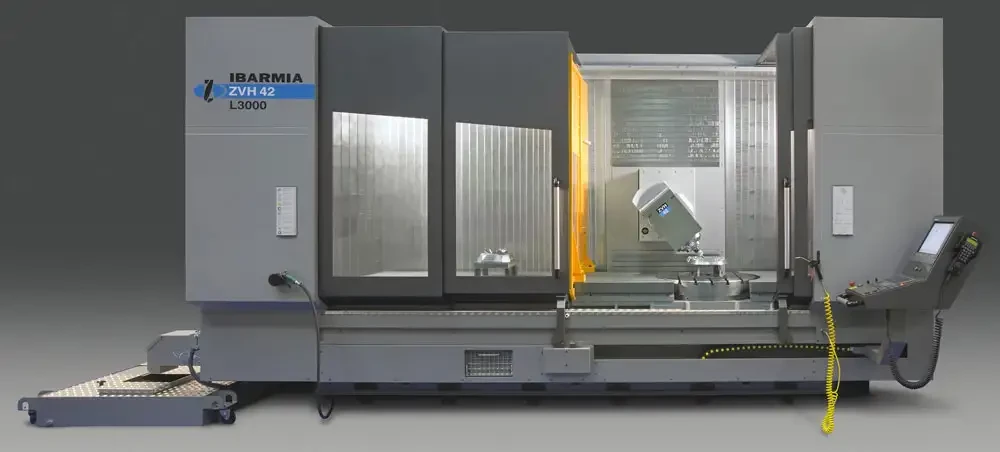

Spécial EMO 2009 : IBARMIA INNOVATEK montrera son centre d'usinage ZVH42

Ce modèle est disponible avec des courses en X variant de 1.600 mm jusqu'à 6.000 mm, en Y de 800 mm et en Z de 900 mm (tête en position horizontale). Ce centre est équipé d'une électrobroche de 15.000 tr/min avec une rotation automatique de la tête réalisée au moyen d'un moteur couple, permettant des rotations rapides et précises.

La construction rigide des ensembles mobiles réalisés en fonte perlitique en combinaison avec des vitesses d'avances rapides (45/48/48 m/min) font de ce centre un outil de production convoité des petites et moyennes entreprises. Le IVº axe sur la tête (axe B) associé à un diviseur intégré dans la table rendront possible des usinages complexe ou bien en une passe, reduisant les coûts d'usinage.

La surface de travail est désormais fermée dans la version standard améliorant les conditions de travail des opérateurs. La nouvelle conception de fermeture de l'aire de travail par des protections verticales recouvertes de lamelles d'acier renforce la tenue aux projections de liquide d'arrosage et des copeaux sans augmenter pour autant les dimensions extérieures de la machine (hauteur de machine inférieur à 3.000 mm).

La distance du nez de la broche en position horizontale par rapport à la table passe désormais à 260 mm, permet dans la plupart des cas d?éviter de caler les pièces. Fidèle à son concept de travail pendulaire, Ibarmia Innovatek a désormais augmenté les courses utiles en X avec une séparation centrale grâce à une nouvelle conception de têtes logeant l'électrobroche.

Dans le cas d'utilisation d'outils dont les dimensions dépasseraient celles admises dans le magasin automatique, différents modèles de pick-up latéraux sont disponibles.

Ibarmia Innovatek a développé en complément de sa gamme de centres verticaux et verticaux/horizontaux des centres conçus pour des applications particulières de perçage, fraisage et tournage de brides de grands diamètres destinées aux secteurs comme ceux de la fabrication de grands engrenages ou roulements de grands diamètres.
