INDEX dévoile des versions longues des tours B500 et du TNA500

16/05/2023
Pouvoir usiner des pièces plates et arbrées à l'unité avec puissance et précision. Voilà ce qu’attendent les utilisateurs des tours universels CNC INDEX, une gamme qui comprend les modèles INDEX B400 / B500 et TRAUB TNA400 / TNA500. Les versions longues du B500 et du TNA500 ont été exposées pour la première fois lors de l’Open House INDEX 2023. A cette occasion, la tourelle en étoile a été revue. Elle existe désormais avec 18 logements d'outils.

La gamme composée de quatre tours universels INDEX présente essentiellement des similitudes : les INDEX B400 / B500 et TRAUB TNA400 / TNA500 utilisent tous le même bâti de machine, les mêmes cartérisations et carters intérieurs et un système de chariots identique. Ces machines présentent cependant quelques différences. INDEX et TRAUB n’utilisent pas la même technologie de commande : alors que les INDEX B400 et B500 sont équipées de la plus récente commande Siemens Sinumerik 840D sl, les TRAUB TNA400 et TNA500 emploient la commande TX8i-s V8 de type Mitsubishi.

Une autre différence réside dans les broches d’usinages des différentes tailles de machines. Tandis que les modèles de la série 400 sont équipées d’une broche principale A8 (passage de broche de 82 mm, diamètre de mandrin de 315 mm) et d’une contrebroche A6 (passage de broche de 65 mm, diamètre de mandrin de 175 mm), les modèles de la série 500 emploient une broche principale A11 (passage de broche de 102 mm, diamètre de mandrin de 400 mm) et une contrebroche A8 (passage de broche de 82 mm, diamètre de mandrin de 250 mm).

tour universel index b500
Le tour B500 dans sa version longue


La longueur maximale de tournage s’élève à 750 mm aussi bien pour l’INDEX B400 que pour le TRAUB TNA400, une limite qui s’appliquait jusque-là également aux modèles de la série 500. INDEX propose désormais des versions longues pour les tours universels B500 et TNA500, rendant possible une longueur de tournage de 1200 mm, sans changer les autres caractéristiques de performances. Bien évidemment, les machines se sont allongées de 3595 mm à 4271 mm, et leur poids a également augmenté.

Nouveauté : tourelle en étoile désormais avec 18 logements VDI40

Il y a également eu des changements au niveau des tourelles : la version à contrebroche de toutes les machines universelles – y compris les versions longues – est équipée de la tourelle en étoile INDEX. Une tourelle qui a déjà fait ses preuves. Celle-ci a récemment bénéficié d’une mise à jour : au lieu des 12 logements d'outils en version VDI30 ou VDI40, INDEX utilise désormais systématiquement une tourelle VDI40 à 18 logements. La tourelle en étoile peut aussi être remplacée par une tourelle à disques VDI40, qui comporte toujours 12 logements d’outils. Ses avantages se font ressentir notamment lors de l’utilisation de forets pleins ou de tiges porte-forêts de grandes dimensions, puisque cette conception de tourelle à disques permet de diriger les forces à la verticale dans la tourelle.

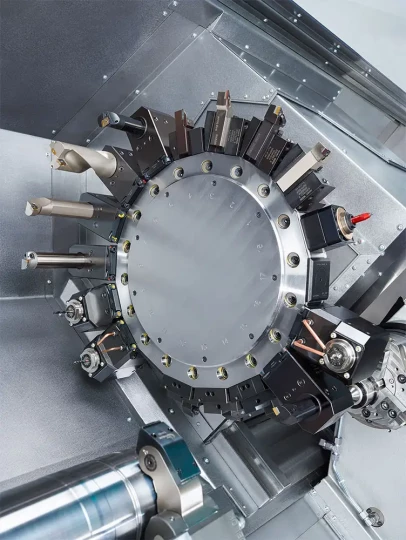

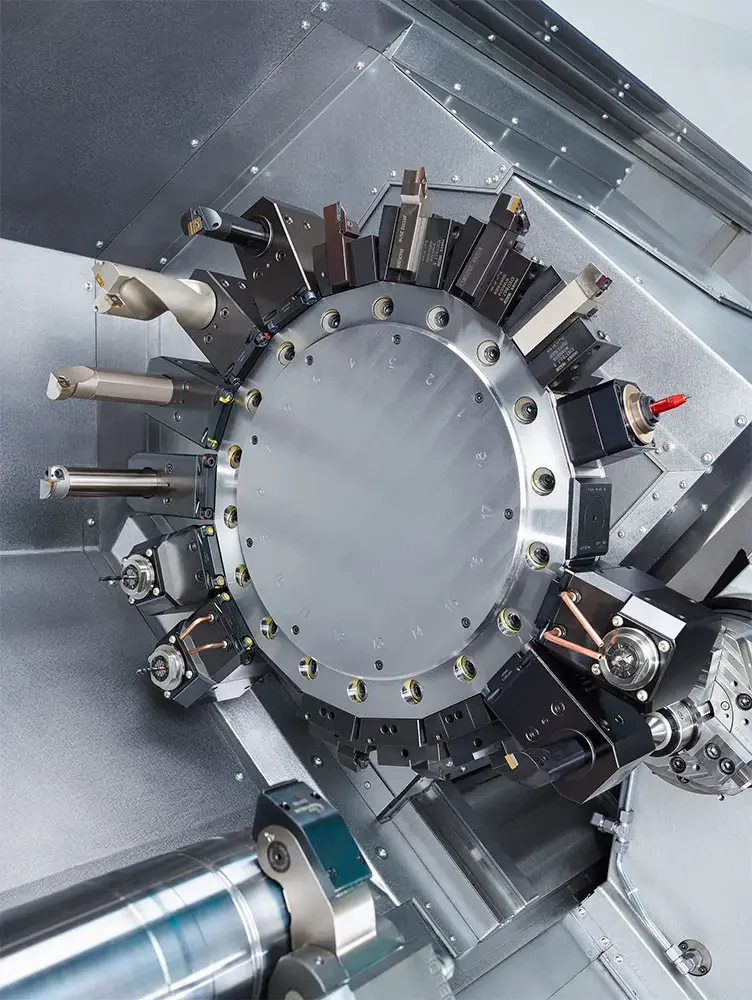

tourelle tour index b500
La tourelle a été revue sur la gamme de tours universels du constructeur
