Avec le lancement de la toute nouvelle gamme Slant Turn Nexus, MAZAK vient de redéfinir la capacité d'usinage à haut rendement d'arbres de grand diamètre et le travail en mandrin. Avec la création de composants nouveaux et l'adaptation de la technologie existante à des applications nouvelles, Mazak a su créer une gamme de centres de tournage puissants et dynamique, capables d'usiner des pièces mesurant près d'un mètre de diamètre et de 3,2 m de long.
Les nouvelles machines Slant Turn Nexus ont été dotées d'un certain nombre de fonctions et caractéristiques indispensables pour leurs applications d'usinage de grande capacité, à savoir la broche principale, la contre-pointe, les vitesses d'avance, et la rigidité générale de la machine. Avec sa vitesse de rotation de 1 000 tr/min (1 600 tr/min pour les modèles 500 / 500M), ses 45 kW, et son entraînement par une double série d'engrenages, la broche principale offre un couple considérable de 7 000 N.m. Les machines assurent sans difficulté une profondeur de coupe pouvant atteindre 10 mm, et une vitesse d'avance de 0,8 mm/tr, dans l'acier au chrome-molybdène.
Dotées d'une puissante broche pour porte-outils à outils tournants, les Slant Turn Nexus 500M et 550M apportent des performances comparables à celles d'un petit centre d'usinage. Avec son couple de 95 N.m et sa vitesse de rotation maximale de 4 000 tr/min, la broche porte-outils à outils tournants de 7,5 kW (minimum 4) assure un usinage au rendement élevé, dans des applications allant du fraisage en bout de haute puissance jusqu'au perçage grande vitesse.
Mazak a opté pour l'emploi d'une contre-pointe électrique sur son tout nouveau Slant Turn Nexus, qui présente un certain nombre d'avantages particuliers sur ses concurrents, en particulier le degré de contrôle pouvant être appliqué sur la force de poussée, réglable, manuellement ou automatiquement, de 0,1 kN à 1 kN. En outre, on a également optimisé, avec deux options, le positionnement de la contre-pointe (manuel et automatique) : en mode manuel, le réglage précis est assisté par une vitesse d'avance de 1,2 m/min, et une avance plus rapide de 8 m/min est également disponible pour le positionnement de contre-pointes aux dimensions supérieures. De plus, le positionnement entièrement automatisé de la contre-pointe, et, en option, de la lunette, réduit considérablement les délais de préparation. Par exemple, le repositionnement de 500 mm de la contre-pointe s'effectue en environ 10 % du temps que nécessiterait un système tracté traditionnel.
Avec des composants plus courts, il présente également un autre avantage pour les applications pour lesquelles il est nécessaire de repositionner la contre-pointe en la rapprochant du mandrin. On a prévu un dégagement majeur dans la structure de la contre-pointe, afin de la rapprocher du mandrin lorsqu'on utilise la lunette. La machine devient alors plus flexible dans toute une série de types et de tailles d'applications.
Avec un déplacement de plus de 3 m sur l'axe Z, la vitesse de positionnement occupe une place prépondérante dans la conception des Slant Turn Nexus 550 et 550M. Mazak a utilisé des guides linéaires à rouleaux sur un banc en une seule pièce moulée, soumis à des analyses aux éléments finis, ce qui lui a permis de réaliser une structure dont la masse et la rigidité sont suffisantes pour résister aux charges dynamiques supérieures transférées par des vitesses de déplacement rapides, pouvant atteindre 20 m/min (X) et 24 m/min (Z). On obtient ainsi une augmentation des vitesses de positionnement de 67 % (X) et 120 % (Z), par rapport aux rivales des Slant Turn Nexus.
Autre caractéristique de l'axe Z : son chariot entièrement modifié, dans lequel une structure à la fois mince et plate minimise les déplacements thermiques, et, par conséquent, renforce la fiabilité. En outre, la faible masse réduit les effets de l'énergie cinétique produite par l'accélération et la décélération rapides des axes X et Z.
Comme l'explique David Jack, Directeur Général de Mazak Europe, «
la nouvelle gamme de machines Slant Turn Nexus apporte à nos clients une solution à la fois puissante et efficace pour l'usinage de pièces longues et de grand diamètre. Avec des mandrins dont le diamètre peut atteindre 610 mm (24 pouces), de même qu'un diamètre d'usinage maximum de 910 mm et une longueur d'usinage allant jusqu'à 3 204 mm, ces machines occuperont une place de choix dans notre gamme, notamment en Europe, où Mazak est très actif dans les secteurs du pétrole et du gaz ainsi que dans l'aérospatial, où ces machines seront particulièrement appréciées ».

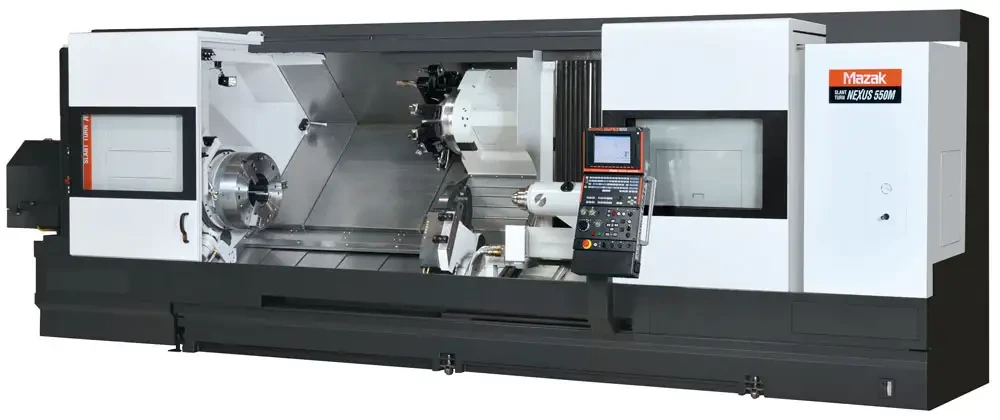

Fiche technique standard : SLANT TURN NEXUS 550M
Diamètre d'usinage maximum : 910 mm
Longueur maxi de la pièce (en fonction de la spécification de la machine) : 2 079 mm ou 3 204 mm
Course X : 465 mm
Course Z (en fonction de la spécification de la machine) : Jusqu'à 3 300 mm
Déplacements rapides des axes X et Z : 20 m/min et 24 m/min
Tourelle : 12 positions
Broche de tournage : 1 000 tr/min, 45 kW
Alésage de la broche : 275 mm
Dimensions du mandrin mm (pouces) : 380 (15) / 457 (18) / 508 (20) / 610 (24)
Broche de fraisage 4000 tr/min, 7,5 kW
