ROSILIO Machines Outils présente la série HM 1000 : les centres d'usinage horizontaux « grandes capacités » de la marque DOOSAN Infracore

Les centres d'usinages horizontaux HM 1000 allient robustesse et puissance, le tout dans une structure compacte. La conception de ces centres 4 axes a permis de parfaitement intégrer un système de palettisation ultra performant pour de grands volumes de production.

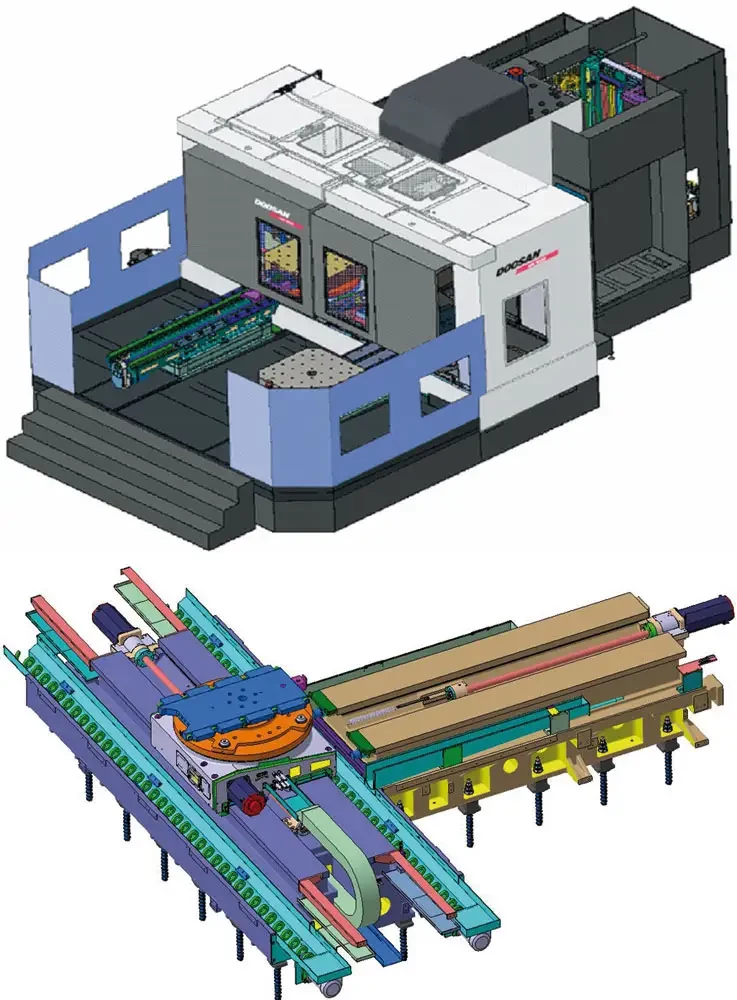

Le changeur de palettes dispose de palettes à rainures en T de 1000 mm par 1000 mm. Le principe de transfert linéaire des palettes, sur des appuis prismatiques largement dimensionnés, ainsi qu'un attachement par 12 roulettes de came, permettent par une rigidité augmentée de supporter des pièces d'une masse atteignant 3 000 kg.

L'intégration d'une boîte de vitesses 3 gammes permet à la broche de générer un couple de 1 793 N.m et délivrer une puissance de 37kW pour une large gamme d'usinages possible.

L'ensemble est constitué d'un bâti en fonte et de larges guidages trempés par induction ainsi que d'un accouplement direct sur tous les axes, garantissant une très grande rigidité et un niveau de précision élevé permettant d'obtenir de parfaites finitions de surfaces.

Le design optimisé du changeur d'outils permet une utilisation d'outils de grandes dimensions ou d'outils spéciaux. Ce changeur est contrôlé par un servo moteur qui apporte une grande précision et évite toute collision d'outils dans le magasin.

L'extraction des copeaux se fait de part et d'autre de la palette par un système de deux convoyeurs à vis. L'accès à la zone de travail est facilité ainsi que celle pour la maintenance et pour le nettoyage.

Les centres HM 1000 sont donc aujourd'hui la référence en matière de production de masse de pièces volumineuses.
