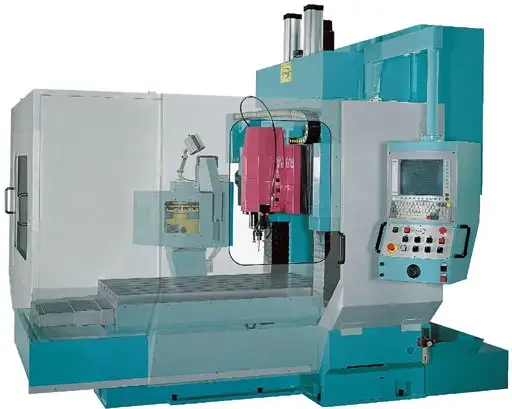

La gamme de fraiseuses à haute vitesse du constructeur italien GOGLIO comprend entre autres, la PX 8.10, le modèle le plus petit de la gamme.
La PX 8.10 est l'expression de la technologie la plus avancée en fraisage haute vitesse : P=Portique, X = patins à recirculation en configuration en X.
Cette machine a été conçue pour le fraisage et la finition de moules et composants électroniques mais elle est également parfaite pour la production de petite et moyennes séries en mécanique générale et outillage.
Avec cette typologie de machines, GOGLIO conjugue une grande rigidité de la broche avec une grande vitesse d'avance permettant l'utilisation d'outils de technologie avancée.
Les vis à recirculation supportées par des roulements adaptés sont rectifiés en classe ISO 3, et préchargées sans jeu, l'asservissement des axes est obtenu par des moteurs brushless et variateurs digitaux.
Les glissières des trois axes sont du type à patins à recirculation de rouleaux de haute rigidité avec lubrification automatique en fonction de la distance parcourue.
La traverse mobile, qui supporte la tête de fraisage (axe Z) est équilibrée pneumatiquement, éliminant ainsi l'inertie due à la viscosité de l'huile dans le cas de vérin hydraulique. Cette solution apporte une réponse à la demande d'accélération des axes de la CN.
Une attention toute particulière a été apportée également au carénage de la machine afin de concilier l'ergonomie d'accès pour l'opérateur et la sécurité.
L'évacuation des copeaux et du liquide d'arrosage est également facilitée par la conception du banc et du carénage.
Caractéristiques techniques :
- Configuration à portique à 2 montants latéraux
- Traverse mobile porte broche verticale assurant une meilleure réaction aux efforts d'outils
- Tête inclinable +/- 50° avec sortie minimum des glissières pour les usinages inclinés
- Moteur broche de haute performance avec 92Nm de couple et pleine puissance dés 1500 tr/mn maintenue jusqu'à la vitesse maximale, asservissement entièrement digital.
- Dimensions table 1500 x 800 mm
- Poids maxi admis 1500 kg
- Courses X = 1200 Y = 800 Z = 500 mm
- Système de mesure par règle linéaire millésimale
- Broche ISO 40 ou HSK 63 (différent sur demande)
- Vitesse broche 50 à 12000 tr/mn / 50 à 15000 tr/mn
- Puissance broche jusqu'à 22,5 kW
- Contrôle thermique de la broche
- Sortie ETHERNET et entrée CAD-CAM
- Protection télescopique sur tous les axes
- Blocage outils hydrodynamique
- Magasin d'outils 18, 24 ou 30 positions
