La vitesse avec laquelle quelqu’un peut inspecter un composant à l’aide d’un bras de mesure portable multiaxes est augmentée jusqu’à 40 % si, au lieu que la pièce soit statique, elle est placée sur une nouvelle table d’indexation FREEDOM de LK Metrology. Selon le fabricant de la machine de mesure par coordonnée, non seulement l’inspection est plus efficace, mais dans certains cas, il est également possible d’utiliser un bras plus petit et moins coûteux pour accéder à toutes les zones d’un composant. En d’autres termes, le volume de mesure efficace de n’importe quel bras est augmenté.
La rotation du composant à mesurer peut même éviter d’avoir à déplacer le bras pour permettre un accès suffisant à l’arrière de la pièce, ce qui allongerait le cycle de mesure et pourrait introduire une imprécision. De plus, l’opérateur évite une fatigue importante causée par le fait de devoir s’étirer à plusieurs reprises pour atteindre le composant, qui peut peser jusqu’à 100 kg.
Ne nécessitant aucun câble, la table d’indexation de métrologie portable et manuelle est compatible avec n’importe quelle marque de bras de mesure portable, pas seulement la gamme de bras FREEDOM 6 et 7 axes de LK, qui comprend 34 modèles. La table de 300 mm (en option 500 mm) de diamètre s’installe rapidement sur une surface de travail, après quoi l’opérateur fixe la pièce à inspecter sur la surface à l’aide de trous de fixation filetés pré-percés ou d’aimants de serrage intégrés.
De même, l’étalonnage initial de la position de départ est rapide en indiquant au système de coordonnées du logiciel PolyWorks|Inspector™ d’Innovmetric où se trouve la table. La rapidité de cette procédure dépend du positionnement astucieux des pions de référence placées au hasard, étiquetées alpha numériquement, usinées dans le haut de la table et autour de sa périphérie. En sondant trois d’entre eux ou plus à l’aide du bras, le logiciel reconnaît le motif irrégulier et connaît automatiquement l’orientation. Il est alors simple de cliquer sur la macro FREEDOM Index Table dans le logiciel pour mettre à jour le système de coordonnées, puis continuer l’inspection de la pièce.
Lorsque le côté le plus éloigné de la pièce doit être accessible, la table pivote de 180 degrés (bien qu’un angle intermédiaire soit également possible), trois pions de référence différentes ou plus sont palpés pour mettre le relocalisation de la nouvelle position dans le logiciel de mesure et la mesure se poursuit aisément. Les deux ensembles de données d’inspection sont alignés automatiquement par le logiciel. La mesure des caractéristiques géométriques, l’évaluation des surfaces à l’aide d’une analyse avancée du nuage de points, la comparaison CAO partielle et la mise en forme complète du rapport dans le logiciel d’analyse dimensionnelle 3D PolyWorks™ suivent la même procédure.

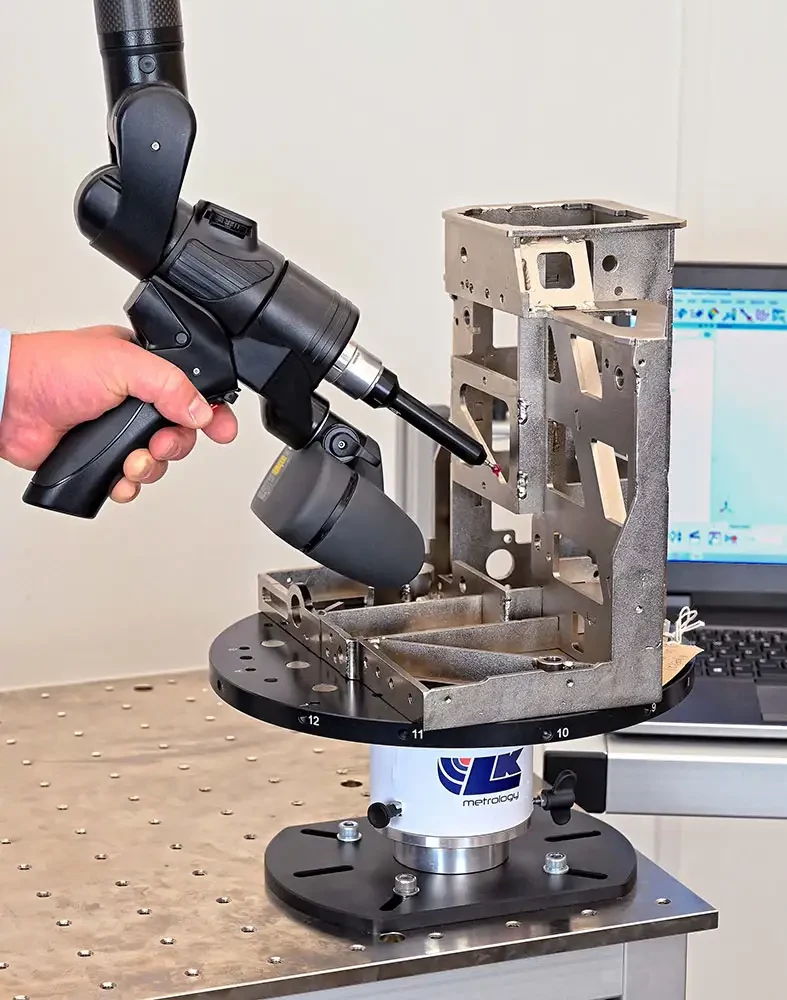

Monté sur un poste de travail mobile, le nouveau tableau index FREEDOM de LK Metrology est utilisé pour accélérer l’inspection d’un assemblage à l’aide d’un bras de mesure portable LK du même nom
