Une machine découpe jet d'eau de petite taille avec un système de vision

Dans le domaine du jet d’eau LDSA avait choisi, sur le salon Euroblech, de présenter une machine totalement carénée de petite taille équipée d’un système de vision pour des réglages automatiques.

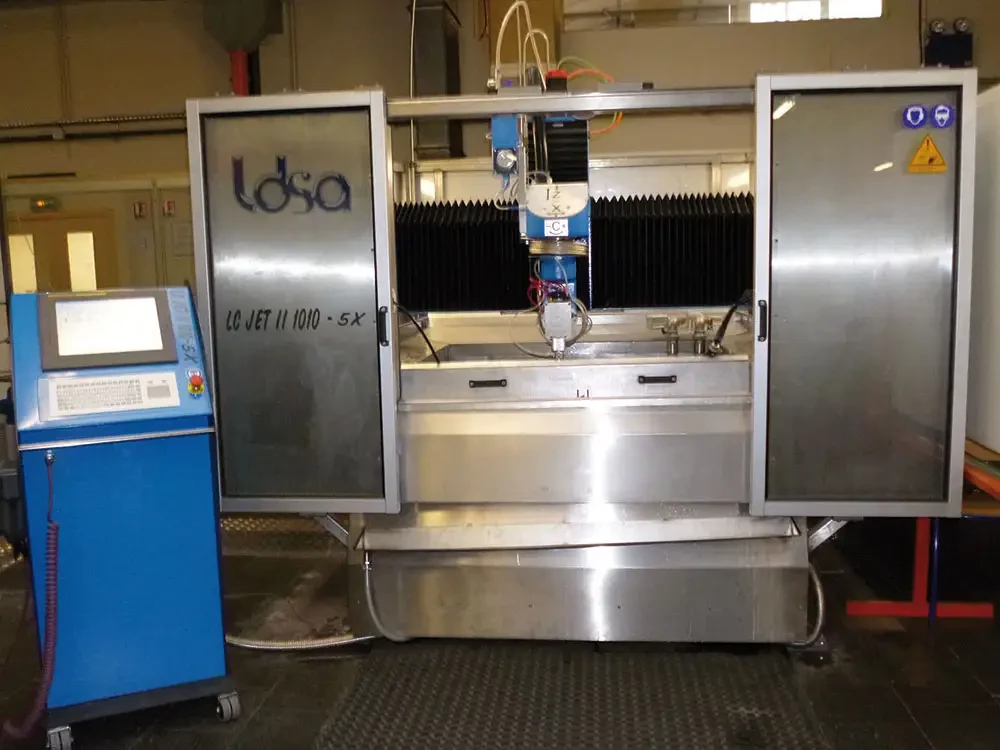

Lors du salon d’EuroBlech LDSA a présenté son modèle de découpe jet d’eau de haute précision LC JET avec une table 1 m x 1 m, d’une pompe KMT 60 CV 6200 bars.

Cette machine se distingue en étant entièrement carénée tout inox équipée de portes (protégeant ainsi les opérateurs). Elle est dotée d’une tête 3 axes standard. Cette machine est idéale pour les écoles, les universités, les centres de formation, les laboratoires…

« Une des principales innovations présentées sur cette machine est le système de caméra qui permet de reconnaître la position des plaques à découper. Cette fonction permet de faire un dégauchissage, un décalage d’origine et un décalage angulaire en automatique.

C’est un gros gain de temps dans les réglages grâce à la prise en compte de l’image fournie par la caméra par le programme de découpe. Puis de l’interface on peut régler tous les paramètres dans la CN directement, et ainsi le départ cycle démarre sur le point positionner à l’image. C’est un positionnement à 1 mm près. Suivant les programmes c’est 5 à 10 mn de gain de temps. » mentionne Eric Le Strat directeur commercial de Ldsa.

Le système de vision permet également d’optimiser les coupes. En effet, les formes à découper seront automatiquement attribuées à la matière restante. Le constructeur a, par ce système, voulu pousser encore l’optimisation de l’utilisation de la matière. Eric Le Strat estime « pouvoir obtenir 10% de gains d’optimisation sauf si on a une imbrication très serrée. »

Egalement présentée sur le salon, la nouvelle tête active 5 axes plutôt dédiée au 2,5 D qui a nécessité des développements particuliers. En effet, Eric Le Strat insiste sur le fait qu’il a fallu maîtriser deux points :

- La rigidité qui va générer la précision : sur ce plan LDSA a développé une tête beaucoup plus rigide avec des moulages en aluminium.
- Les joints tournants sont également un point très important pour éviter des fuites en montée de pression.
