act/tubes d'ALMA, une solution métier fortement automatisée destinée à toutes les installations de découpe de tubes

16/05/2006
Fort de sa longue expérience de la découpe 2D/3D et de la robotique, Alma a acquis une expertise pointue dans la programmation de la découpe des tubes sur tous les types de machines et de robots, grâce à de nombreuses installations en fonctionnement et des partenariats étroits avec plusieurs constructeurs.

Avec act/tubes, Alma propose une solution CFAO spécialisée et complète qui prend en compte toutes les étapes du processus de découpe des tubes : modélisation des tubes, gestion des OF, imbrication des éléments de tubes à découper, programmation proprement dite avec la création et l'ordonnancement des tâches de découpe et la génération des codes ISO spécifiques à la machine ou au robot considéré(e).

act/tubes se décline en trois configurations selon le type de machine ou de robot à programmer :
- machines 3 axes avec mandrin rotatif dédiées à la découpe des tubes ronds et rectangulaires (solution "stand alone")
- machines 3 axes avec mandrin rotatif combinant découpe de tôle à plat et découpe de tubes ronds et rectangulaires : dans ce cas la solution act/tubes est associée au logiciel act/cut pour la découpe et le poinçonnage (qui permet de piloter toute autre machine de découpe à plat)
- machines et robots 5/6 axes dédiées à la découpe de tubes de section quelconque ou permettant également la découpe de toute pièce 3D : la solution act/tubes vient compléter avec ses fonctions spécialisées le logiciel act/cut 3d dédié à ce type de machines.

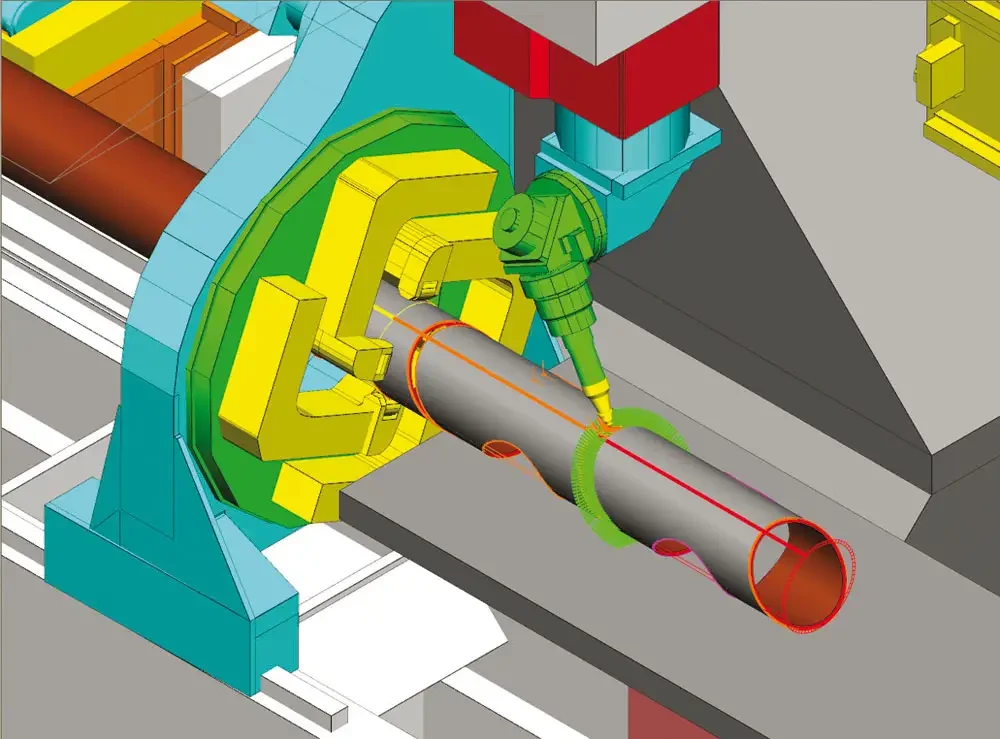

Outre ses fonctions métiers, comme la gestion de l'orientation de la tête pour la découpe chanfreinée avec prise en compte de la peau intérieure ou extérieure, act/tubes présente l'avantage de gérer toutes les fonctionnalités spécifiques aux machines dédiées à la découpe des tubes : programmation automatique des unités de chargement/déchargement, contraintes de couplage pour les machines multi-mandrins, manipulation des tubes via d'autres systèmes que les mandrins, gestion des palpeur pour le centrage des trous, etc.

Mais act/tubes est bien plus qu'une simple solution de programmation : le module de modélisation intégré permet de concevoir très rapidement les tubes et barres de section quelconque grâce à des bibliothèques ou des macros prédéfinies (sections, forme des trous) et à une gestion facile de tous les types d'intersections ; quant au module d'imbrication qui vient compléter la solution, il offre un ensemble de fonctions avancées pour maximiser le rendement matière en mode automatique : optimisation du placement de plusieurs pièces dans plusieurs barres-mères, optimisation du nombre de barres-mères à utiliser pour découper un nombre donné de pièces, prise en compte des coupes non droites des sections, gestion automatique des coupes communes, prise en compte de la position de la ligne de soudure, etc.

Solution métier fortement automatisée, act/tubes permet de maximiser la productivité des installations de découpe de tubes tout en s'intégrant parfaitement aux logiciels Alma act/cut et act/cut 3d pour les autres procédés de découpe.
