Un nouveau module de découpe-soudage laser 5 axes chez TEBIS

Le nouveau module de FAO TEBIS Découpe laser 5 axes permet de créer en mode offline des programmes CN multi-axes pour la découpe laser. Les domaines d'application du logiciel s'étendent de la découpe de tôles de carrosseries et de profils à l'emploi de robots de soudage et d'appareils à découpe jet d'eau en passant par la fabrication de dispositifs de fixation.

Lorsque des surfaces CAO sont disponibles (par forcément nécessaire), les collisions sont prises en compte automatiquement lors du calcul avec la tête dans son ensemble. Mais cette protection contre les collisions peut être aussi étendue aux éléments de fixation ou tout autre éléments sélectionnés.

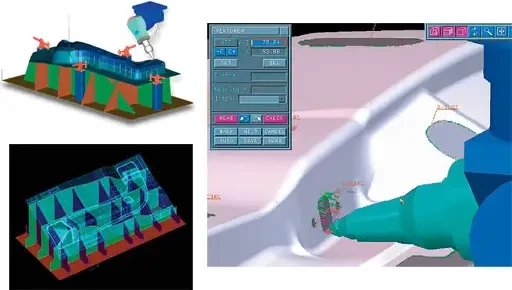

L'utilisateur dispose d'un outil d'une grande qualité pour simuler et analyser de manière optimale les trajectoires calculées. Les zones présentant trop de rotation (risque de brûler) ou une forte pente latérale sont identifiées automatiquement.

L'ensemble des informations fournies par l'utilisateur ? y compris les résultats intermédiaires ? sont enregistrés et peuvent être modifiés ultérieurement.

Le module TEBIS permet aussi automatiquement le calcul du montage ou moyen permettant de fixer la pièce sur la machine. Tebis calcule la plaque de base et toutes les sections nécessaires au dispositif de fixation. Mais le positionnement de la pièce peut aussi être réalisé avec aisance au moyen de quelques points de référence ou en comparant sa position avec un grand nombre de points numérisés.

Les points forts du produit sont les suivants :
- Le calcul des programmes peut être réalisé en mode interactif automatique ou pas à pas.
- L'utilisateur du système de programmation Tebis est également en mesure de capitaliser son propre savoir-faire.
- Lors du calcul des programmes, des fonctions d'identification spéciales analysent les courbes automatiquement et reconnaissent les éléments de formes standard tels que les cercles, oblongs, rectangles à angles vifs ou arrondis.
