Spécial MICRONORA 2006 : deux nouvelles enveloppes mécaniques pour la mesure de longueur en poste et de diamètre chez DETECTOR

Le mesureur H00DM est composé de trois éléments : une enveloppe mécanique, un capteur Lvdt et un boîtier électronique. L'enveloppe mécanique sert d'interface entre l'environnement agressif de la machine et le capteur Lvdt. Elle est en contact direct avec la pièce à mesurer et transmet cette mesure au boîtier électronique par l'intermédiaire du capteur.

L'installation du mesureur peut se faire de deux façons :
- à la volée, entre 2 broches
- en poste, soit sur une coulisse, soit sur un porte pince

La nouvelle enveloppe mécanique H00DM se monte dans un porte-pince et permet d'effectuer une mesure de longueur en poste. Cette Enveloppe en diamètre 16 est une version plus compacte que la H00D en diamètre 25.

Ces mesureurs permettent de stopper ou d'isoler la production dès que la mesure de la longueur est hors tolérances.

Au contact de la pièce à mesurer, le mesureur transmet la valeur au boîtier électronique qui l'analyse et donne l'information à la machine : arrêt de la machine ou pilotage d'une goulotte de récupération des pièces mauvaises.

Il permet d'améliorer la recherche du zéro défaut en stoppant une production non-conforme.

Il est conçu pour fonctionner dans des milieux de production agressifs et ne demande aucun entretien particulier.

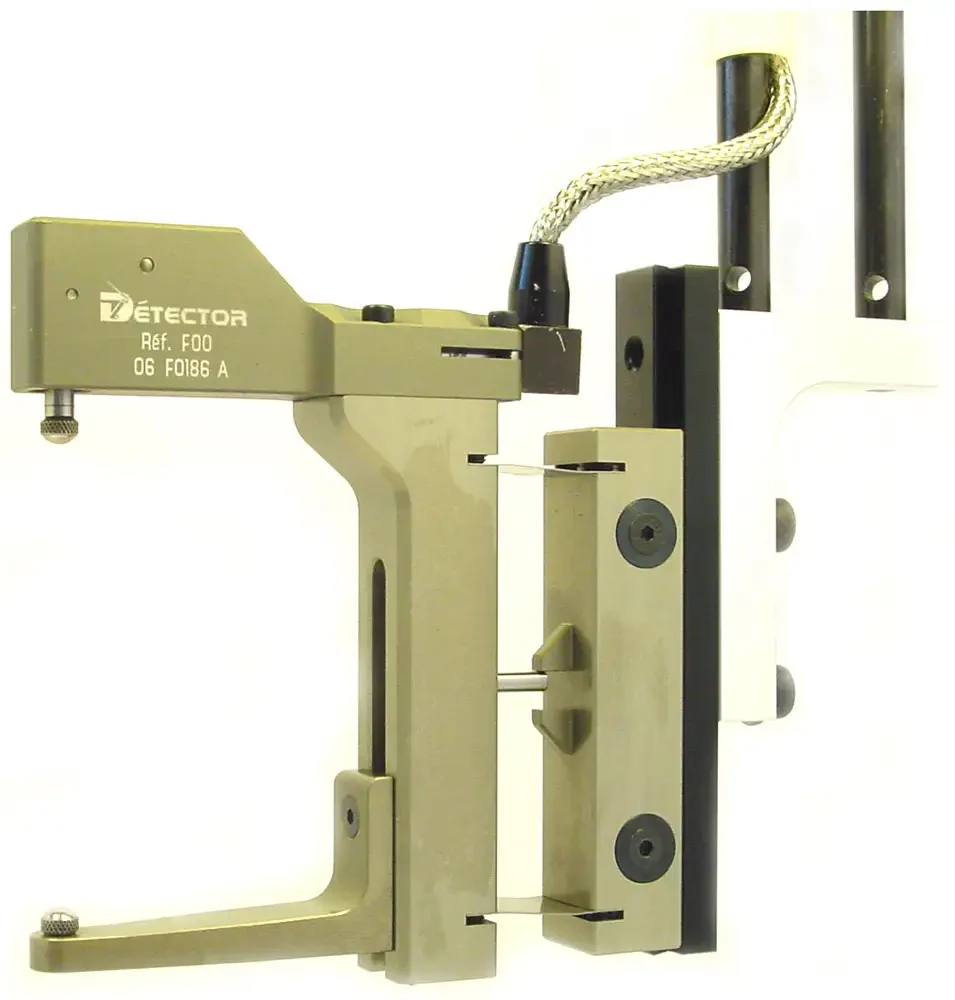

Le mesureur F00L (photo) pour la mesure de diamètre élargit les possibilités de contrôle avec une capacité de 35 à 70mm. Auparavant, la capacité de mesure était de 0 à 40mm avec l'enveloppe mécanique F00.
