INDUSTRIE PARIS 2016 : pliage et poinçonnage chez HACO

Haco exposera la presse plieuse type Pressmaster, équipé de la nouvelle CN 15" Touchscreen et avec le Syncvieuw. La plieuse a des performances supérieure en ce qui concerne l'ouverture, les vitesses de déplacement de tous les axes (fermeture à 200mm/sec et ouverture à 150mm/sec, axe X à 1m/sec, R et Z jusqu'à 500mm/sec).

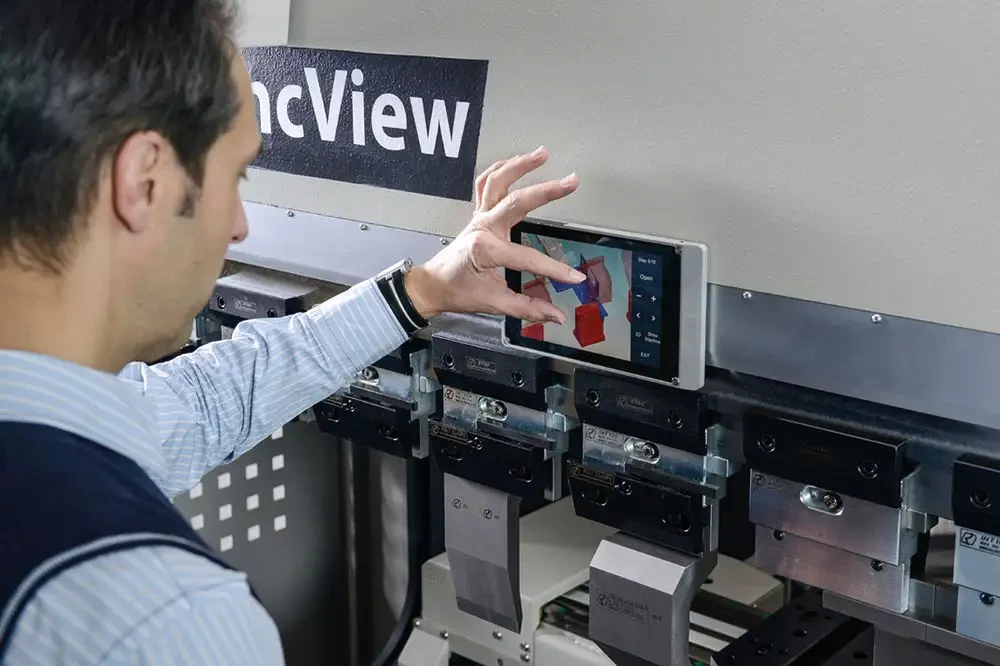

La Cn vous conçoit le programme de pliage pendant que l'opérateur fait le dessin sur l'écran convivial. Il est aussi possible de partir des plans 2D et/ou 3D (clé Usb et carte réseau). L'utilisateur voit les détails de positionnement de la pièce contre les doigts sur le SyncView, un affichage dynamique placé sur la poutre de la presse plieuse et qui glisse horizontalement jusqu’à l’endroit où se fait le pliage.

La visualisation 3D est positionnée au-dessus du pliage

Ce système permet d’apporter un gain de temps, car l’opérateur ne doit plus se fier uniquement à une illustration 3D fixe à l’écran à plusieurs mètre de lui, il a l’image 3D au dessus du pliage même. Il présente également une plus grande ergonomie, l’opérateur peut voir à la fois l’écran et l’ouvrage dans une seule direction, sans avoir à tourner la tête sans arrêt, un seul mouvement des yeux suffit. Le SyncView offre aussi une meilleure sécurité, l’opérateur voit plus rapidement s’il y a un problème. Le grand choix et différents possibilités dans les fixations des outils donnent des solutions à tous les problèmes de changement pendant les travaux de pliage. L'option robot gérée par la Cn de la plieuse, apporte la solution conviviale pour une cellule autonome.

Une cadence de grignotage jusqu'à 1200 c/min

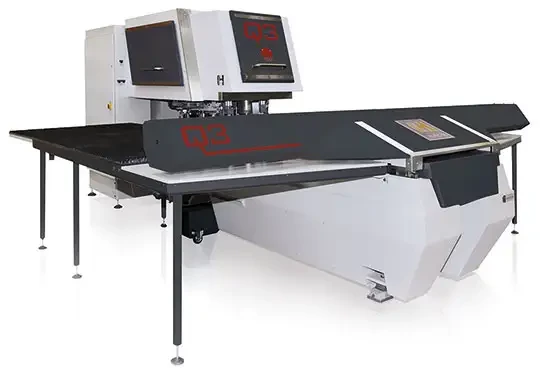

En plus, Haco exposera la poinçonneuse à Cn de la gamme Mubea. Le modèle Q3 est une machine avec une force de poinçonnage de 18 jusqu'à 30 tonnes, course en X de 2 m (possible en 2.5 à 3m sur modèles Q4 et Q5) et un col-de-cygne de 1500 mm. Elle est équipée avec une tourelle de 12 (à 20 outils), tous indexables (rotation de 90° en 122msec). Cette tête performante en combinaison avec la Cn TPS-84S donne les applications d'un vrai centre d'usinage; elle a une cadence de grignotage jusqu'à 1200 c/min mais permet aussi de travailler avec des lames coupantes, des outils d'emboutissage ou roulage (déformation en continu), taraudage mais aussi pliage (hauteur de 25 à 70mm suivant modèle). La grande trappe permet l'évacuation en continu des pièces usinées (730 x 770) mais les machines peuvent en option être modifié avec des systèmes de chargement/déchargement pour encore augmenter leur performance d'autonomie.
