Spécial EMO 2007 : sur le stand TOX PRESSOTECHNIK, le système de contrôle pour matrices de clinchage TOX-ToolCheck

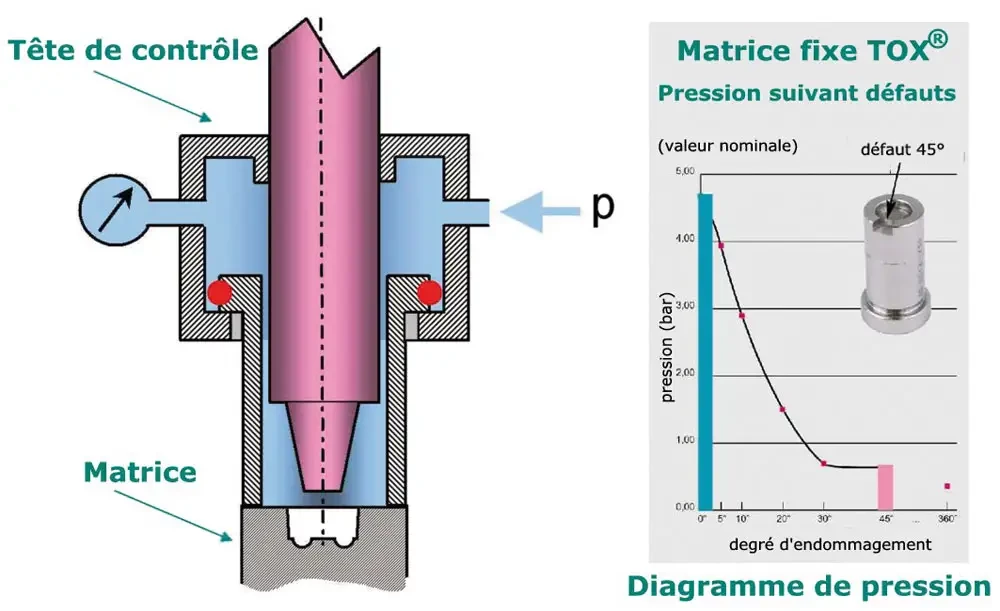

Spécialement développé pour le procédé de clinchage point rond TOX, le système de surveillance TOX-ToolCheck contrôle l'état des matrices de clinchage TOX en concomitance avec le process de clinchage. L'utilisateur s'assure ainsi de l'état conforme des matrices pour l'exécution du clinchage requis. Le principe est simple et efficace. Chaque matrice subit avec la pression d'air une certaine charge dépendante de sa géométrie, ce qui se traduit par une certaine résistance. Un défaut à la matrice réduit cette résistance et par là pression du jet d'air. Si la pression définie n'est pas atteinte, le défaut est enregistré et la commande active un signal d'alerte.

TOX-ToolCheck a été développé en deux versions : surveillance de matrices fixes (ZCT) et de matrices mobiles (ZCM). L'avantage du système fixe ZCT réside dans sa capacité de contrôler plusieurs outils de clinchage en position de contrôle. A l'inverse le contrôle en version mobile ZCM tant en pince, colonne, coulisseau et outillages à points multiples est intégré au process de clinchage. L'avantage du système mobile réside dans la rapidité du temps de contrôle (une seconde).
