Le nouveau modèle BMZ 6 de WAFIOS s'adresse aux pièces complexes en tube et fil

17/01/2024
Le nouveau modèle BMZ 6 de WAFIOS est une machine CNC à cintrer les tubes unique et innovante, qui a été spécialement conçue pour de toutes petites pièces telles qu’utilisées, par exemple, dans la technique médicale pour les canules ou dans la technique haute fréquence pour les câbles coaxiaux semi-rigides.

En sa qualité de plus petite machine de la célèbre gamme BMZ, elle pose de nouveaux jalons en termes de rentabilité, de vitesse de fabrication et d’efficacité. Avec sa structure compacte, elle peut être installée sur place rapidement et sans encombrer, comparativement à de plus grosses machines surdimensionnées.

Elle est en mesure de cintrer des composants à base de tubes ou de fil métallique ayant un petit diamètre extérieur de 0,5 à 6 mm. Sa structure modulaire permet de fabriquer des géométries de pièces extrêmement complexes grâce à la combinaison de différents procédés de cambrage, comme le cambrage de mandrin, l’enroulement et le cintrage par poussée. Ainsi, il est possible de réaliser, par exemple, des cambrages fermés à 360 degrés enroulés autour d’un mandrin ou de grands rayons grâce au cintrage par poussée. De plus, la machine BMZ 6 est conçue de telle manière que des étapes d’usinage supplémentaires, comme l’usinage des extrémités par déformation, peuvent aisément être intégrées.

En outre, il est également possible avec la BMZ 6 de traiter des câbles coaxiaux avec des composants pré-montés, comme des connecteurs. La technologie de cambrage unique de WAFIOS se caractérise dans ce cadre par des parties droites très courtes entre le composant et le premier coude, ce qui présente des avantages évidents, notamment dans le cas de situations de montage exigües.

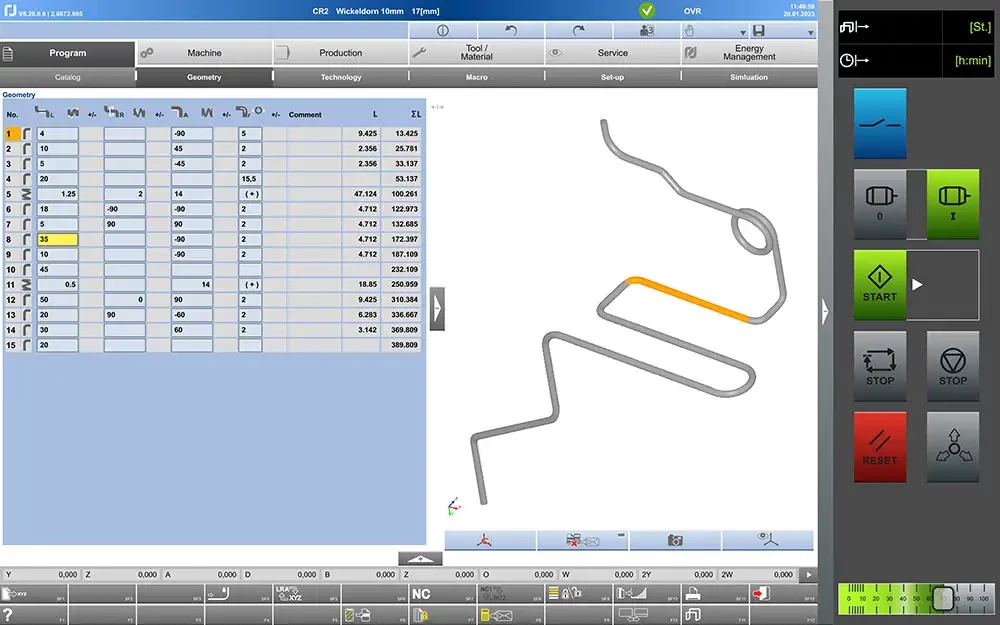

programmation cintreuse tube fil wafios bmz 6
Programmation géométrique de petites pièces complexes en tube sur la BMZ 6 de Wafios


Pour les éléments filiformes, comme des câbles coaxiaux, une dépose par un robot industriel avec fonction de palettisation intégrée est possible. Dans ce cadre, le EasyRobot de WAFIOS est totalement intégré dans le système de programmation de la machine et il est donc facile à utiliser.

Grâce au concept de commande intuitid, la machine BMZ 6 est extrêmement universelle et de nouveau composants peuvent être installés rapidement. Le confort d’utilisation élevé est garanti par l’utilisation d’une simulation 3D pour l’analyse de la faisabilité et la détermination des temps de cycle. Outre la programmation directe sur la machine, de nouveaux composants peuvent également être installés sur un poste de travail externe et la possibilité de fabriquer peut être vérifiée de façon centralisée.

Avec l’option logicielle éprouvée iQinspect, des appareils de mesure externes peuvent être raccordés directement à la machine. La correction automatique du programme de cambrage sur la base des résultats de mesure aide l’opérateur dans le cadre d’une installation rapide.

Grâce à une structure compacte et à la combinaison de différentes technologies de cambrage avec des solutions logicielles ultra-modernes, le nouveau concept de machine du modèle BMZ 6 pose de nouveaux jalons dans le domaine de l’usinage de tubes de petites dimensions et ouvre de nouveaux domaines d’application à la technologie de cambrage 3D dans la technique médicale et la technique haute fréquence.

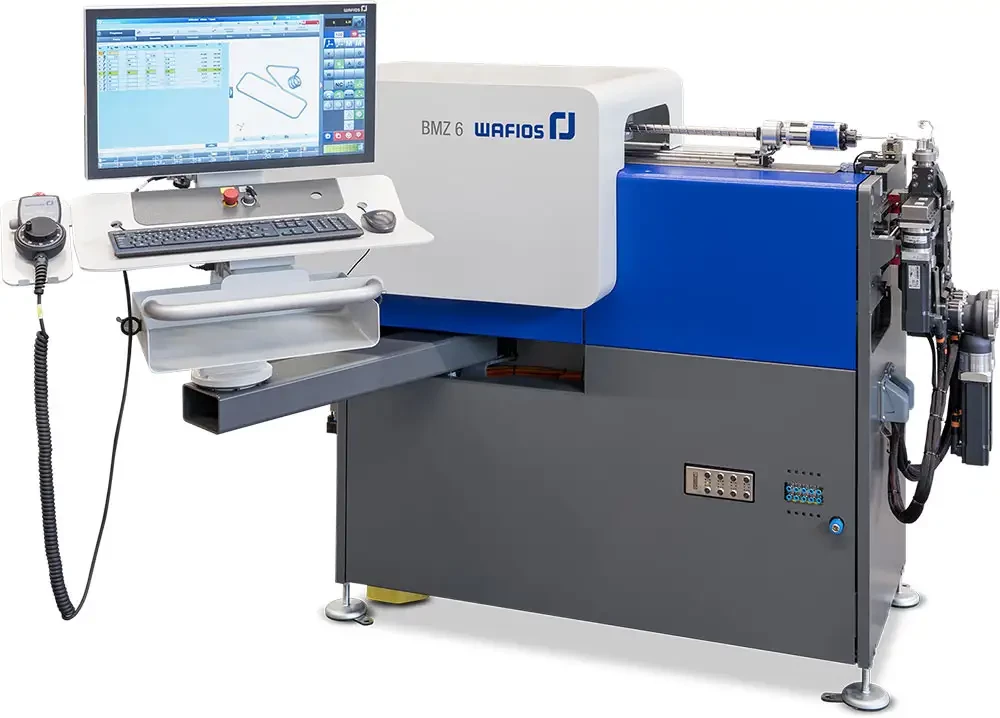

cintreuse tube wafios bmz 6
La cintreuse de tubes et fil Wafios BMZ 6
